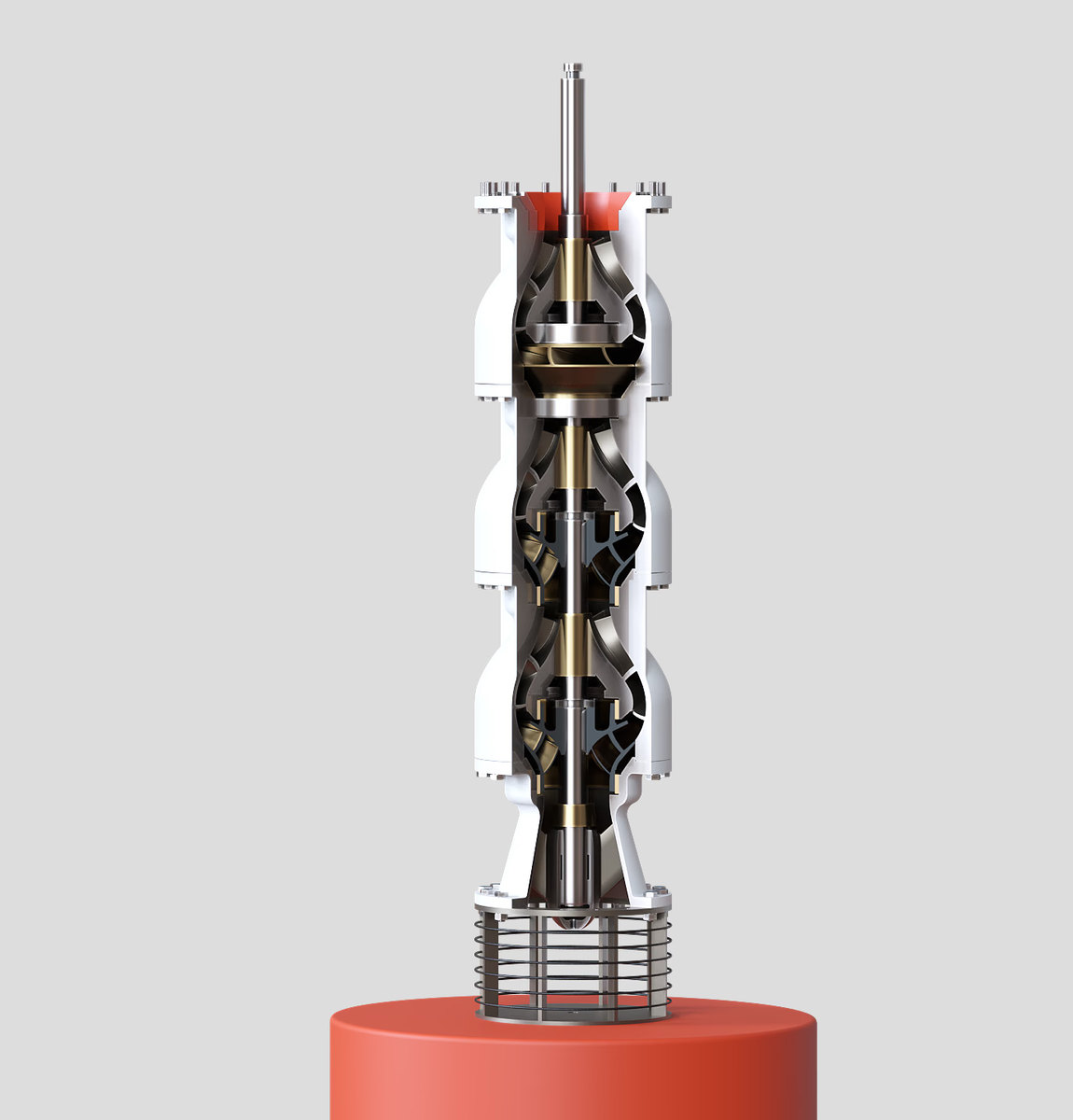

GURDE türbin tip karışık akımlı pompa; kademe grubu kesiti, emiş çanağı ve filtre

// TURBINE TYPE · MIXED FLOW //

Türbin Tip Karışık AkımlıPompalar

Akıtma başlığı, kolon grubu ve kademe grubundan oluşan; düşey milli, karışık akımlı, tek veya çok kademeli pompalar. Kademe grubu su altında çalışır.

01Tasarım 02Pompa yapısı 360°Görünüm

Teknik Katalog360° görünüm

DN100 – DN1000Basma flanşı

30000 m³/h’e kadarDebi

600 m’ye kadarBasma yüksekliği

1800 d/dakika’ya kadarDevir

-25 °C’den +140 °C’ye kadarÇalışma sıcaklığı

63 barGövde basıncı (Pmax)

Ürün tanımı

Düşey milli, karışık akımlı

Akıtma başlığı, kolon grubu ve kademe grubundan oluşan, düşey milli, karışık akımlı tek veya çok kademeli, kapalı çarklı pompalardır. İstenildiğinde açık veya yarı açık çarklı olarak imal edilebilirler. Çarklar ISO 1940 Class 6.3’e uygun olarak dengelenmiştir.

Türbin Tip Karışık Akımlı Pompalar; içerisinde katı parçacık ve elyaf bulunabilen temiz veya kirli göl, nehir ve baraj sularının yanı sıra endüstriyel ham suların transferinde kullanılır.

Teknik özellikler

Basma flanşıDN100 – DN1000

Debi30000 m³/h’e kadar

Basma yüksekliği600 m’ye kadar

Devir1800 d/dakika’ya kadar

Çalışma sıcaklığı-25 °C’den +140 °C’ye kadar

Gövde basıncı (Pmax)63 bar

Tasarım özellikleri

Su altında çalışan kademe grubu

Karışık akımlı, düşey kolonlu tasarım; göl, nehir ve baraj suları ile endüstriyel ham sular için.

01Kademe grubu su altında

Kademe grubu su altında bulunduğundan ilk harekette emme problemi yoktur.

02Yüksek verim

Yüksek verimleri ile işletme maliyetleri düşüktür.

03Flanşlı kolon boruları

Montaj ve demontaj kolaylığı sağlar.

04Tek veya çok kademeli

Karışık akımlı, tek veya çok kademeli tasarım.

05Kapalı veya yarı açık çark

Karışık akımlı kapalı veya yarı açık çark tipleri kullanılır.

06Düşey montaj

Genel olarak düşey monte edilir; akıtma başlığı zemin üstünde veya altında olabilir.

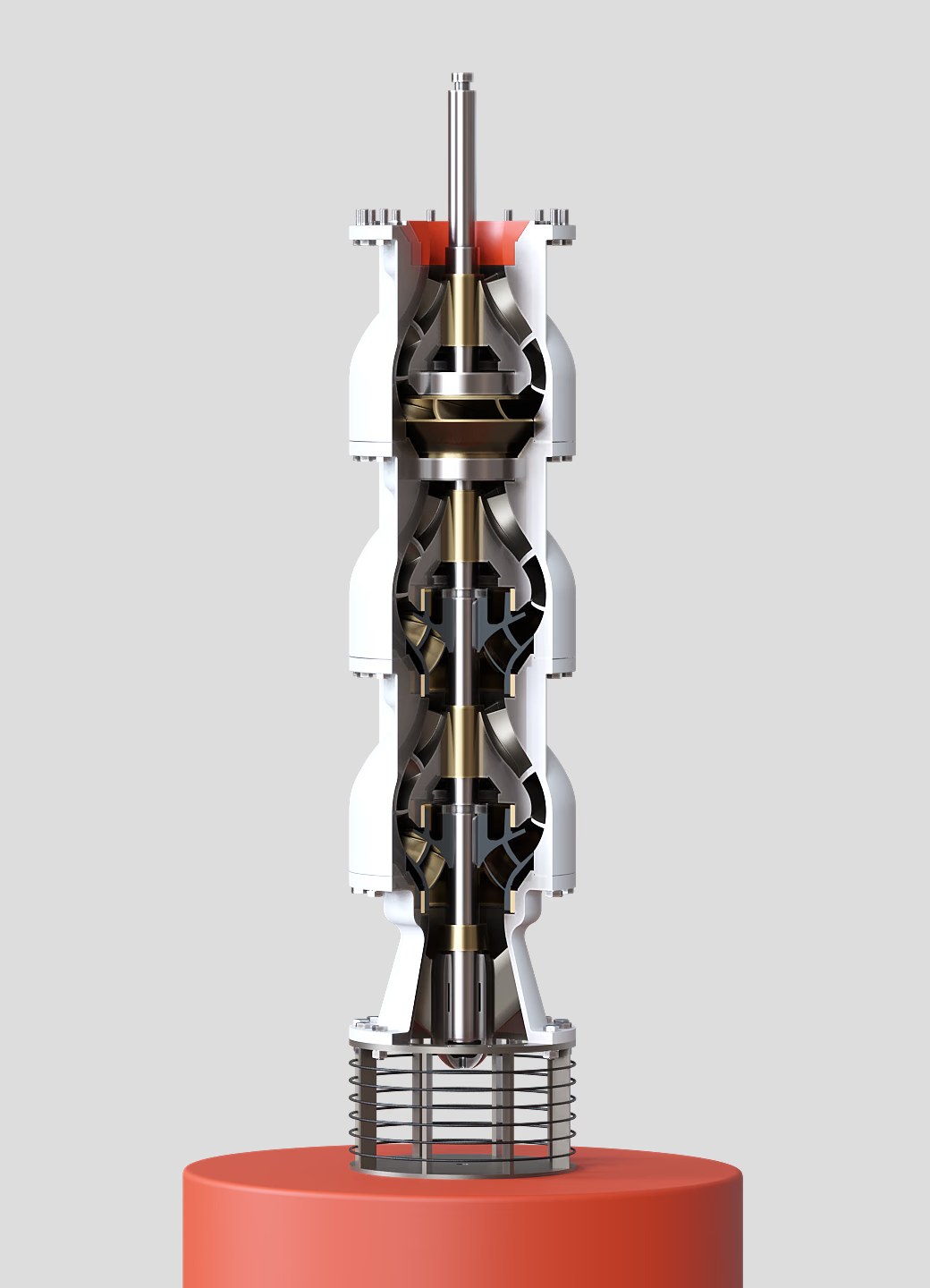

Kesit görünüşü

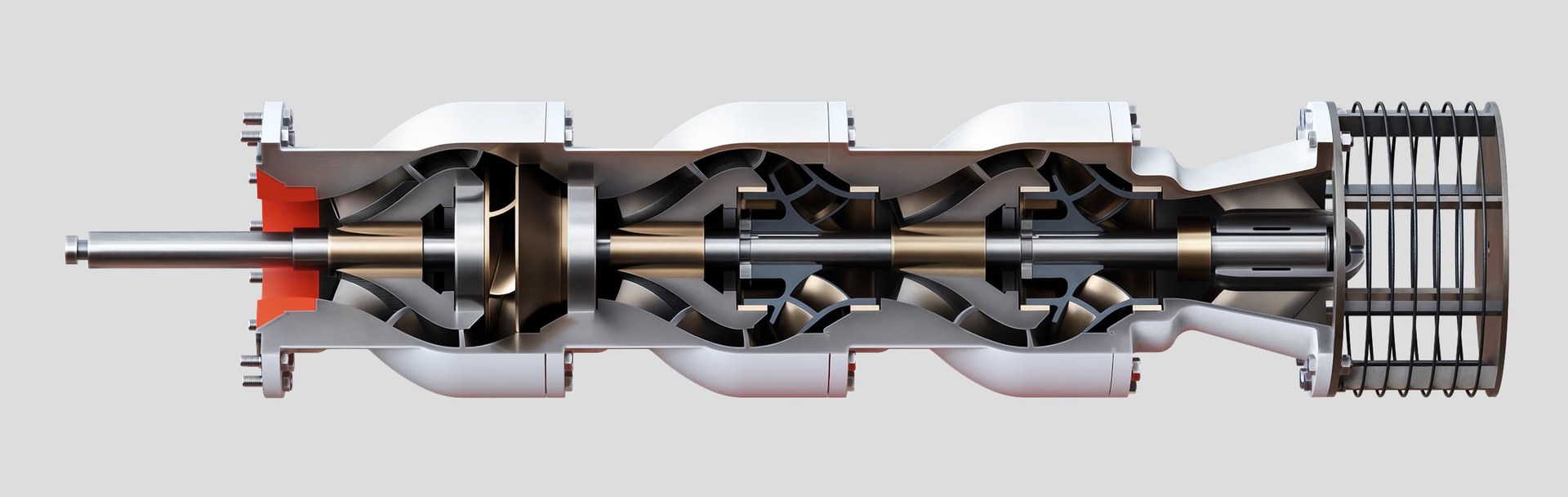

Kademe Grubu

Pompa yapısı

Motordan emiş çanağına, beş grup

Bir grubu seçin; pompa üzerindeki yeri ve grubu oluşturan parçalar görünsün.

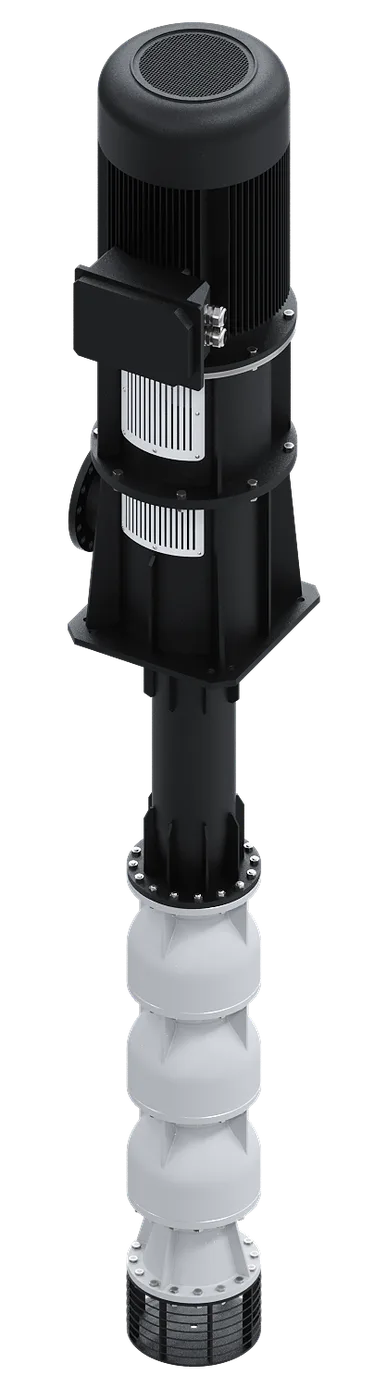

GURDE türbin tip pompa: motor, motor taşıyıcı, akıtma başlığı, kolon ve kademe grubu

VHS veya V1 tipi düşey elektrik motoru.

Motoru taşır; eksenel ve radyal yükleri karşılayan yatak grubu burada yer alır.

Motor taşıyıcıEksenel yatak gövdesiEksenel rulmanRadyal rulmanYatak kapağıHareket kapliniTırnaklı plakaPim taşıyıcı halkasıYağ tutucuYağdanlıkBaşlık mili

Basılan sıvıyı tesisata verir; mil sızdırmazlığı bu grupta yapılır.

Akıtma başlığıSalmastra gövdesiSalmastra yatağıGlenYumuşak salmastraSulama halkası

Kademe grubunu akıtma başlığına bağlar; flanşlı kolon boruları montaj ve demontajı kolaylaştırır.

Alt kolon borusuKolon borusuKolon miliAra yatağıYatak tutucusuKaplin

Su altında çalışan, karışık akımlı çark ve difüzörlerden oluşan bölüm.

FiltreEmiş çanağıEmiş çanağı yatağıKum bileziğiÇarkDifüzörDifüzör yatağıAşınma halkası*Pompa miliKaplin

(*) İsteğe bağlı

Yapılandırma seçenekleri

Tesise göre yapılandırma

Akıtma başlığı konumu, tahrik şekli, yağlama ve sızdırmazlık; işletme şartlarına göre birlikte belirlenir.

Akıtma başlığı

Zemin üstüZemin altıIn-line emme – basmaT-akıtma başlığı

T-akıtma başlığı düşük debi ve basma yüksekliklerinde kullanılır.

Tahrik

VHS elektrik motoruV1 elektrik motoru90° dişli kutusu ile dizel tahrikKaplin veya kardan bağlantı

Motor, akıtma başlığı üzerinde ya da üst zeminde konumlandırılabilir.

Yağlama

Basılan su ileGres ileTemiz su (özel)Yağ (özel)

Kolon ara yatakları basılan su ya da gresle yağlanır; özel olarak temiz su veya yağ yağlamalı yapılır.

Mil sızdırmazlığı

Yumuşak salmastraTekli mekanik salmastraÇiftli mekanik salmastraKartuş tipi mekanik salmastra

Basılan sıvının cinsine ve çalışma şartlarına göre seçilir.

Ara yataklar

BronzLastik

Kolon grubundaki ara yataklar isteğe bağlı olarak bronz veya lastik imal edilebilir.

Çark tipi

Karışık akımlı kapalı çarkKarışık akımlı yarı açık çark

Çarklar ISO 1940 Class 6.3’e uygun olarak dengelenir.

360° görünüm

Türbin tip pompa 360° görünüm

Pompayı sürükleyerek ya da ok tuşlarıyla çevirin; akıtma başlığından kademe grubuna kadar her açıdan inceleyin.

Basma flanşıDN100 – DN1000

Debi30000 m³/h’e kadar

Basma yüksekliği600 m’ye kadar

Devir1800 d/dakika’ya kadar

Çalışma sıcaklığı-25 °C’den +140 °C’ye kadar

Gövde basıncı (Pmax)63 bar

Türbin tip · Düşey milli GURDE Türbin Tip Karışık Akımlı Pompa

Kullanım alanları

Hangi sektörlerde kullanılır?

7kullanım alanı

Demir Çelik Endüstrisi01

Enerji Santrali02

Isıtma & Soğutma03

Kimya Endüstrisi04

Petrol Endüstrisi05

Su Temini ve Arıtma06

Tarımsal Sulama07
