POMPAPompalar/ 03 / 09
Çok Kademeli
Santrifüj Pompalar
// EN 1092-2 · TS EN 1092-1 · ISO 1940 //
Çok Kademeli Santrifüj Pompalar; temiz veya az kirli, içinde katı parçacıklar ve elyaf bulunmayan, düşük viskoziteli sıvıların transferinde kullanılır.
Yatay Milli Çok Kademeli Pompalar · GMPYatay Milli Çok Kademeli Uçtan Emişli Pompalar · GMP-EDüşey Milli Çok Kademeli Pompalar · GMP-VHDüşey Milli Çok Kademeli Kolonlu Proses Pompaları · GMP-EVK
Basma flanşıDN32 – DN300
Debi1200 m³/h’e kadar
Basma yüksekliği600 m’ye kadar
Devir2900 d/dakika’ya kadar
Çalışma sıcaklığı-10 °C’den +140 °C’ye kadar
Gövde basıncı (Pmax)30 – 63 bar
EN 1092-2 / PN 16Emme flanşları
TS EN 1092-1 / PN 40 (PN 63)Basma flanşları
ISO 1940 Class 6.3Çark dengelemesi
Radyal bölünebilirGövde yapısı
Kapalı · yarı açıkÇark seçenekleri
Pompa tipleri
4 tip, tek aile
Karşılaştırma
Tüm tipler, tek tabloda
| POMPA TİPİ | BASMA FLANŞI | DEBİ | BASMA YÜKSEKLİĞİ | DEVİR | ÇALIŞMA SICAKLIĞI | GÖVDE BASINCI (PMAX) |
|---|---|---|---|---|---|---|

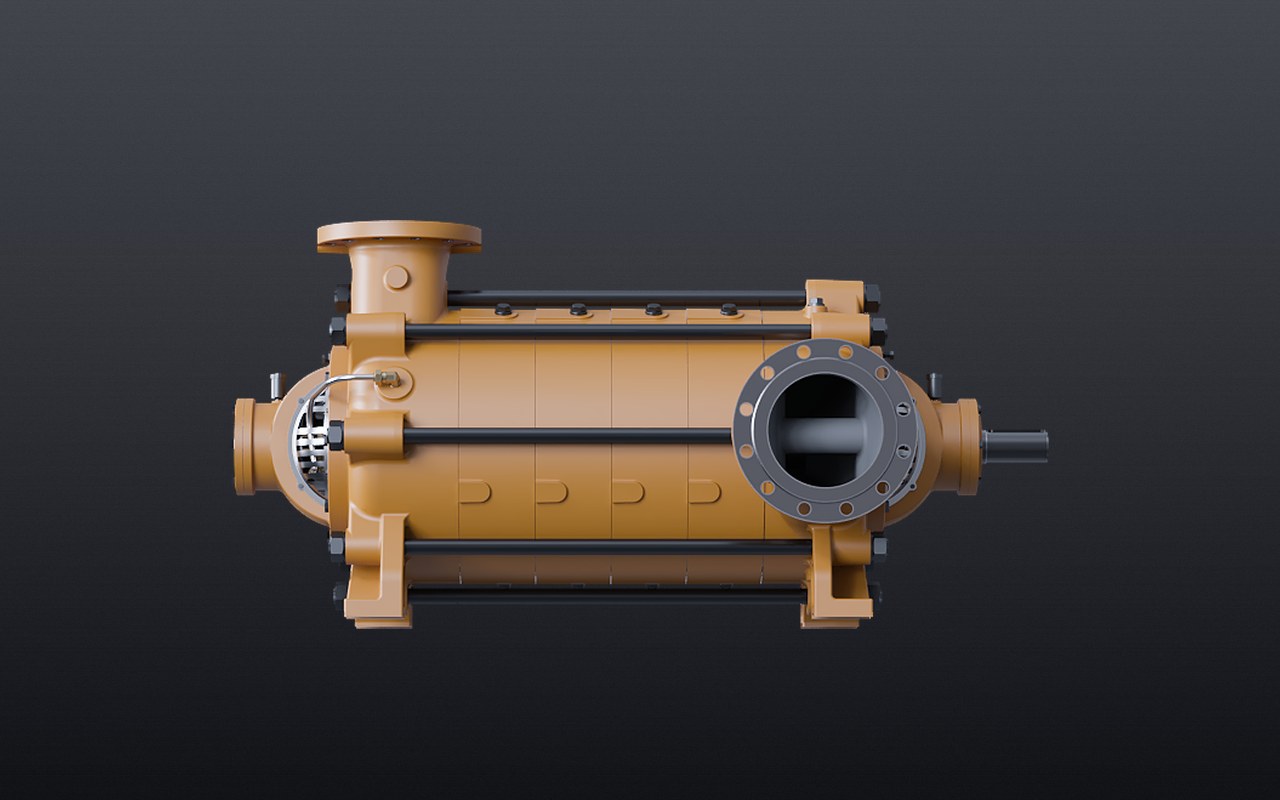

| 01Yatay Milli Çok Kademeli Pompalar | DN32 – DN300 | 1200 m³/h’e kadar | 600 m’ye kadar | 2900 d/dakika’ya kadar | -10 °C’den +140 °C’ye kadar | 30 – 63 bar |

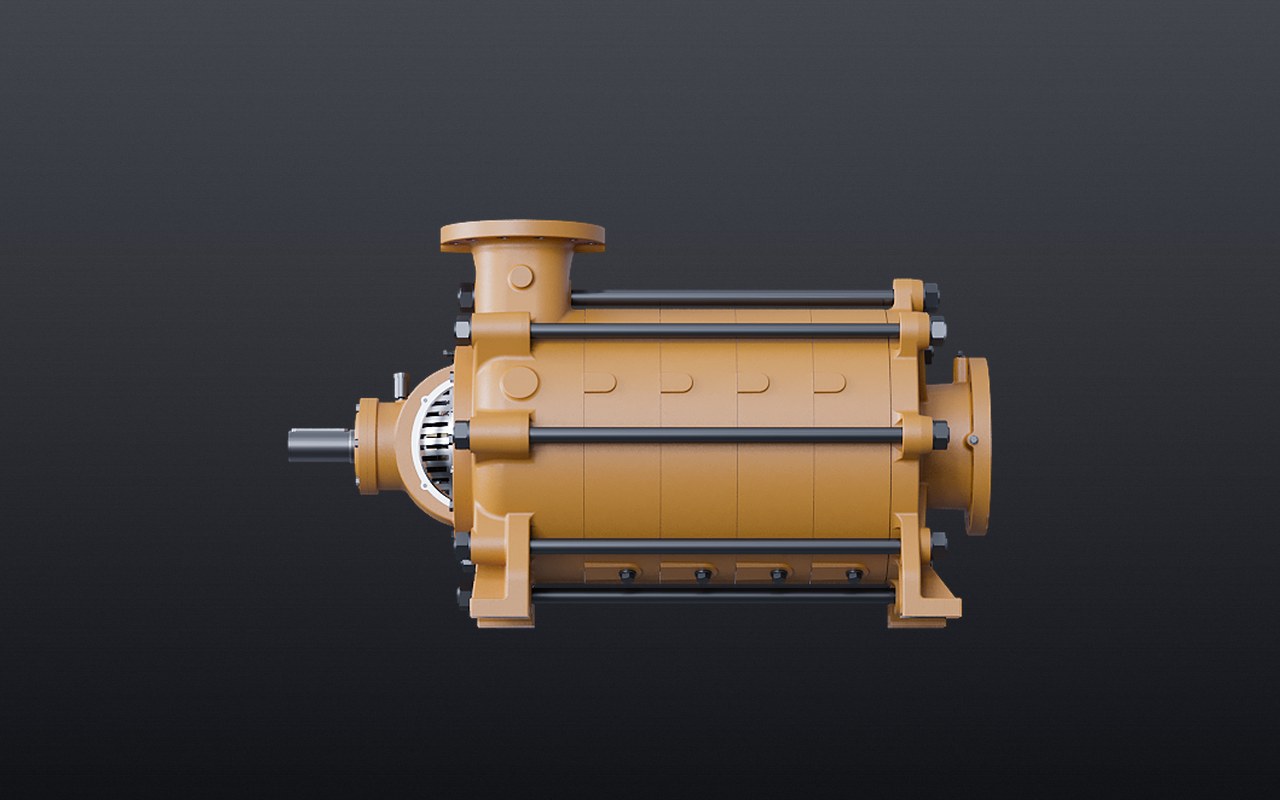

| 02Yatay Milli Çok Kademeli Uçtan Emişli Pompalar | DN40 – DN150 | 400 m³/h’e kadar | 450 m’ye kadar | 2900 d/dakika’ya kadar | -10 °C’den +140 °C’ye kadar | 30 – 63 bar |

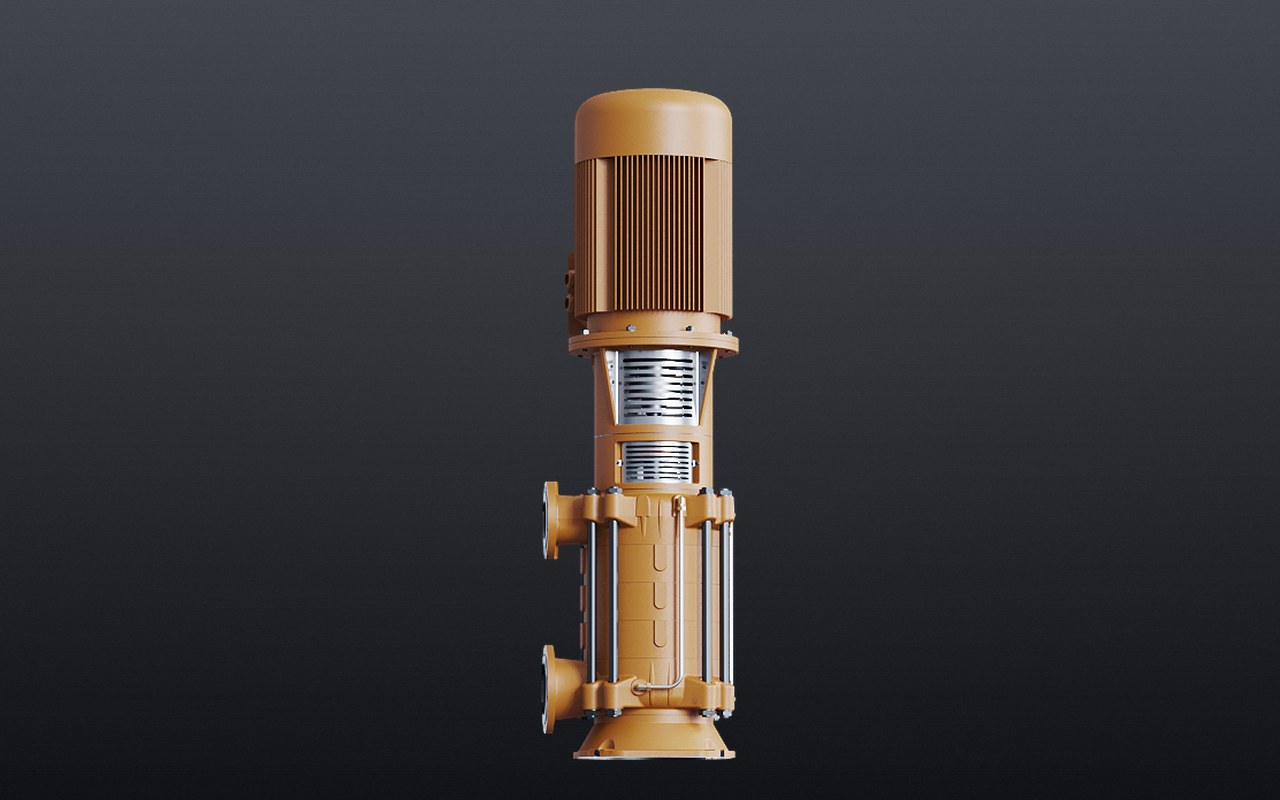

| 03Düşey Milli Çok Kademeli Pompalar | DN32 – DN150 | 400 m³/h’e kadar | 450 m’ye kadar | 2900 d/dakika’ya kadar | -10 °C’den +140 °C’ye kadar | 30 – 63 bar |

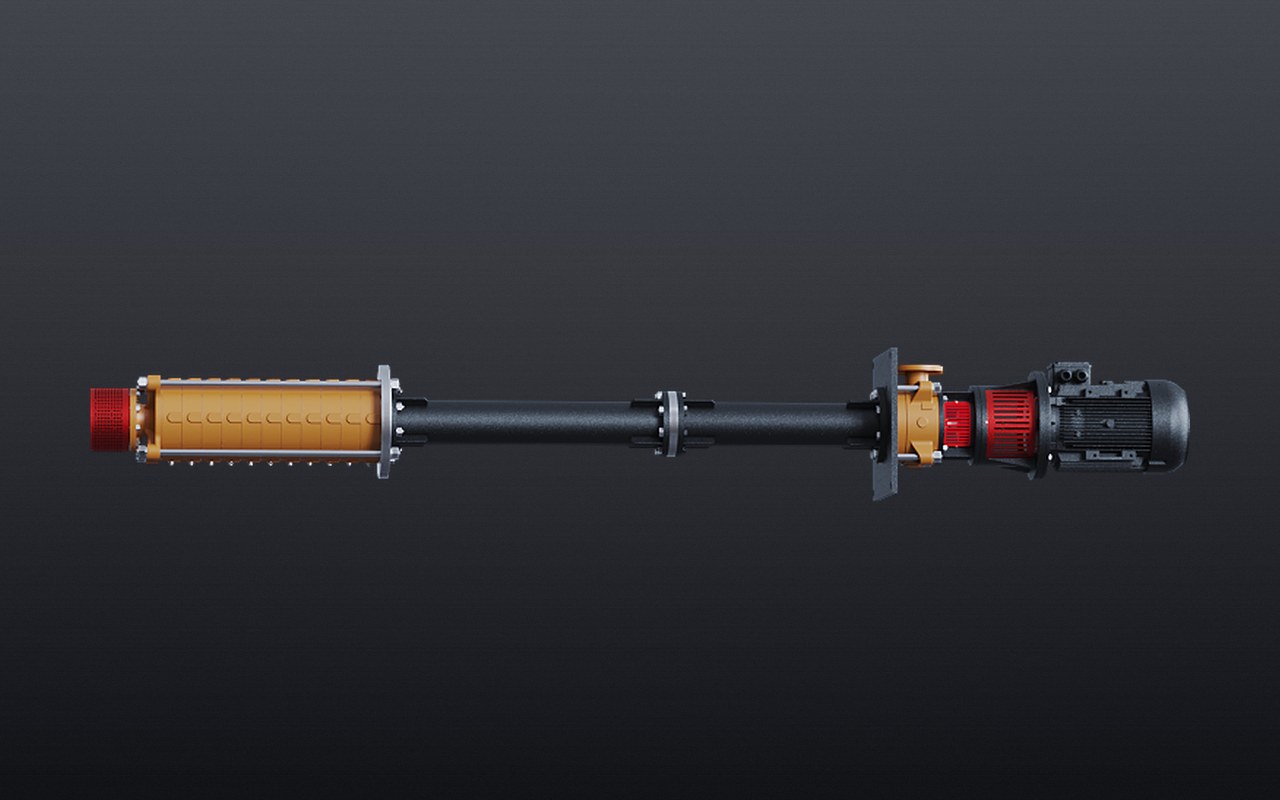

| 04Düşey Milli Çok Kademeli Kolonlu Proses Pompaları | DN32 – DN150 | 400 m³/h’e kadar | 220 m’ye kadar | 1450 d/dakika’ya kadar | +95 °C’ye kadar | 30 bar |
