POMPA
Ar-Ge hizmetlerimiz
Tek bir çark revizyonundan komple pompa serilerine kadar üretime hazır çözümler geliştiriyoruz. Tasarım, analiz ve doğrulama süreçlerinde dışarıdaki Ar-Ge departmanınız olarak çalışıyoruz.
Ar-Ge’sini yaptığımız ürün aileleri
9 ürün ailesi, 11 seri ve 528 model. Modellerin ailelere ve serilere göre dağılımı.
Uçtan Emişli Santrifüj Pompalar
- EN 733 norm46
- Monoblok40
- Hat tipi (in-line)31
- Kızgın yağ30
- Kolonlu proses40
- EN 733 norm, düşey milli41
- Düşey hat tipi, kendi yatak gruplu32
- ISO 2858 kimyasal proses38
- Sıcak su38
Çok Kademeli Santrifüj Pompalar
- Yatay10
- Yatay, uçtan emişli7
- Düşey8
- Kolonlu proses7
Atık Su & Dalgıç Pompalar
- Dalgıç19
- Yatay / düşey proses18
- Kolonlu proses18
Hidroforlar
- Noryl çarklı11
- Döküm çarklı4
Yangın Söndürme Pompaları
- Çift emişli19
- Uçtan emişli8
Çift Emişli Santrifüj Pompalar
Pompa Türbinler [HydroPaT]
Türbin Tip Karışık Akımlı Pompalar
API 610 Proses Pompaları
Hesaptan üretime hazır dosyaya
Hidrolik Tasarım ve Verim Optimizasyonu
Yeni pompa serilerinin hidrolik tasarımı ve mevcut ürünlerin performans geliştirmesi; Q–H–η karakteristiklerinin iyileştirilmesi, hidrolik kayıpların azaltılması, kavitasyon ve NPSH değerlendirmeleri, rotor–stator etkileşimi ve kademe optimizasyonu.
CFD Analizi ve Doğrulama
ANSYS CFX / Fluent tabanlı CFD analizleriyle tasarım alternatiflerinin değerlendirilmesi, tasarım ve test sonuçlarının karşılaştırılması; ürün kapsamına göre ErP çerçevesindeki MEI hedeflerine yönelik hidrolik geliştirme.
Üretime Hazır Mühendislik Paketi

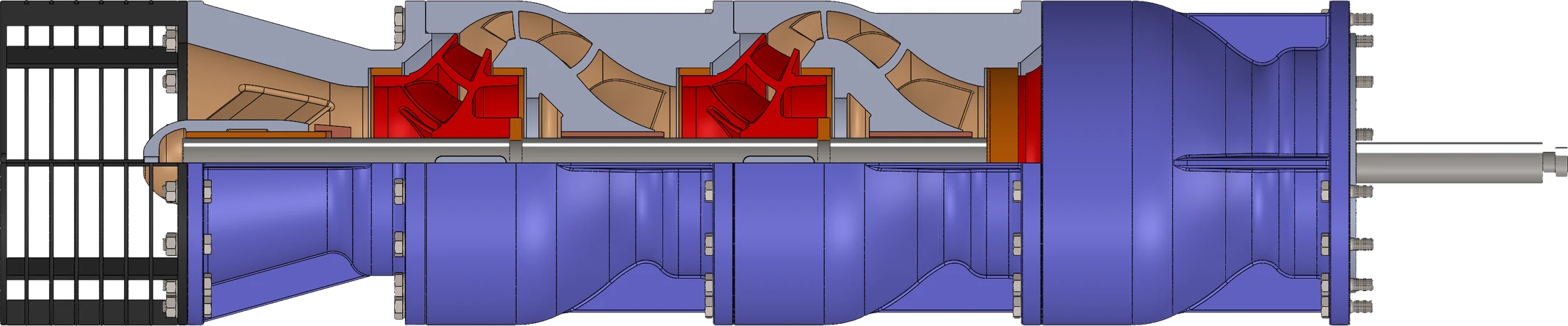

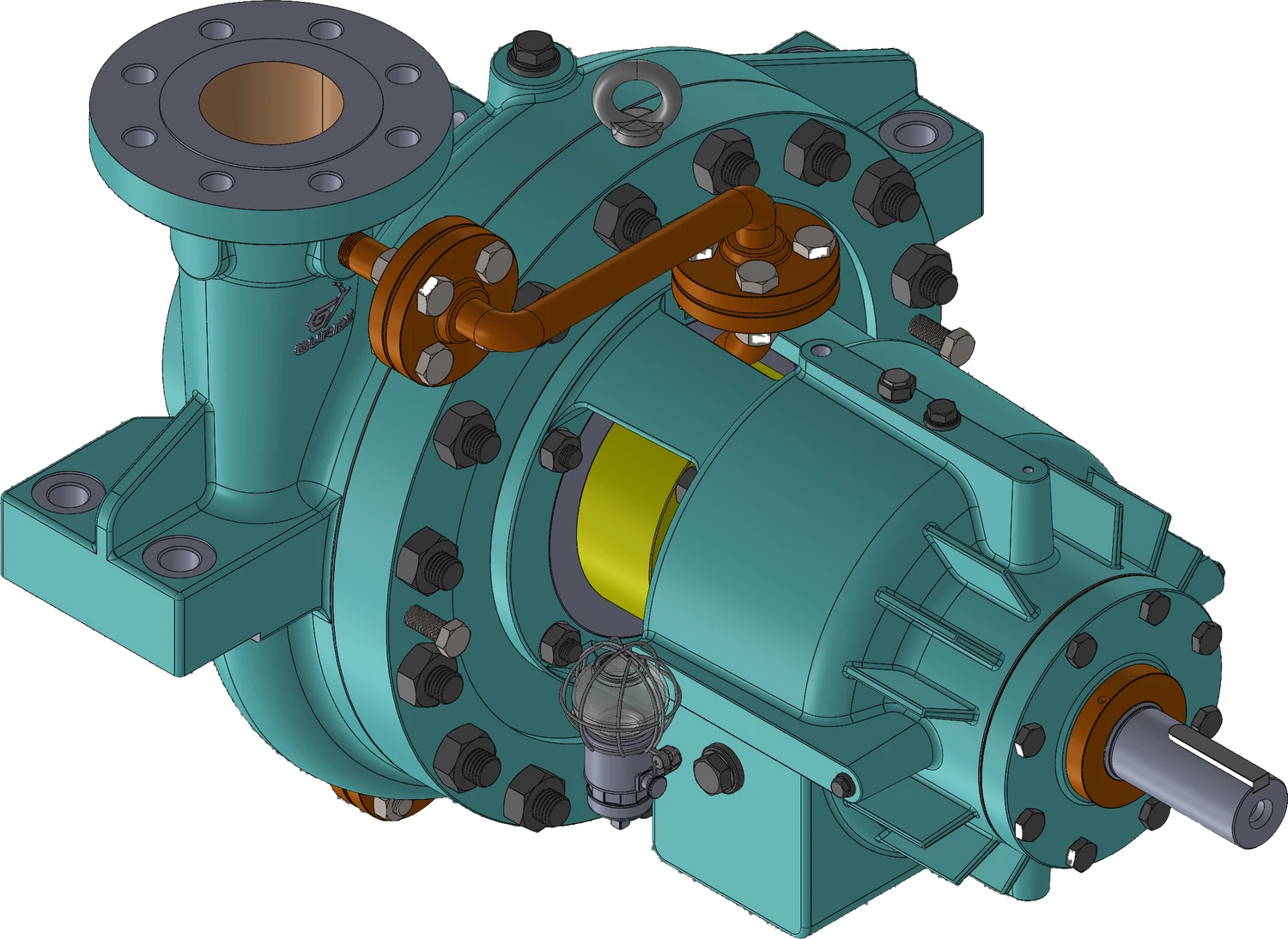

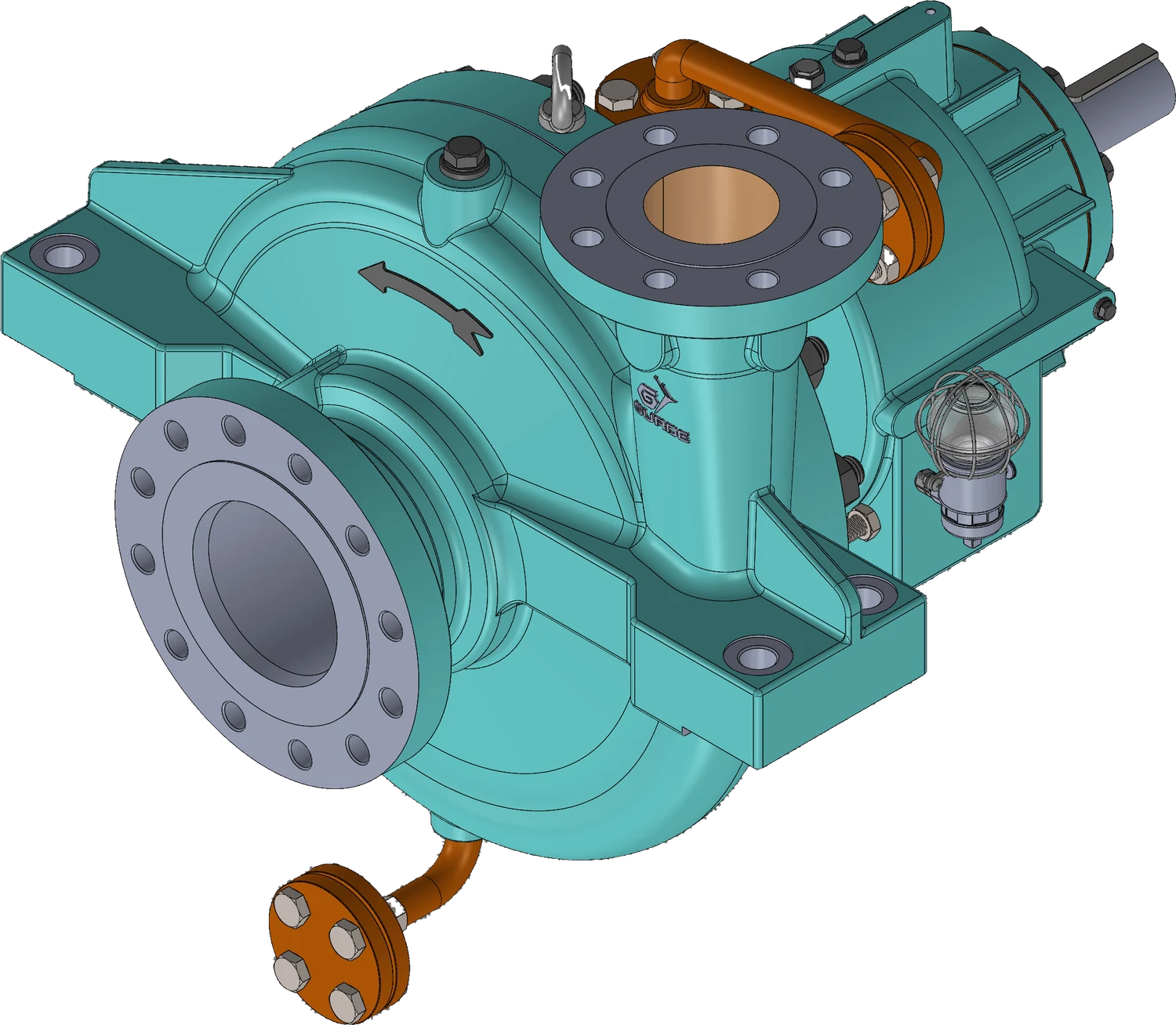

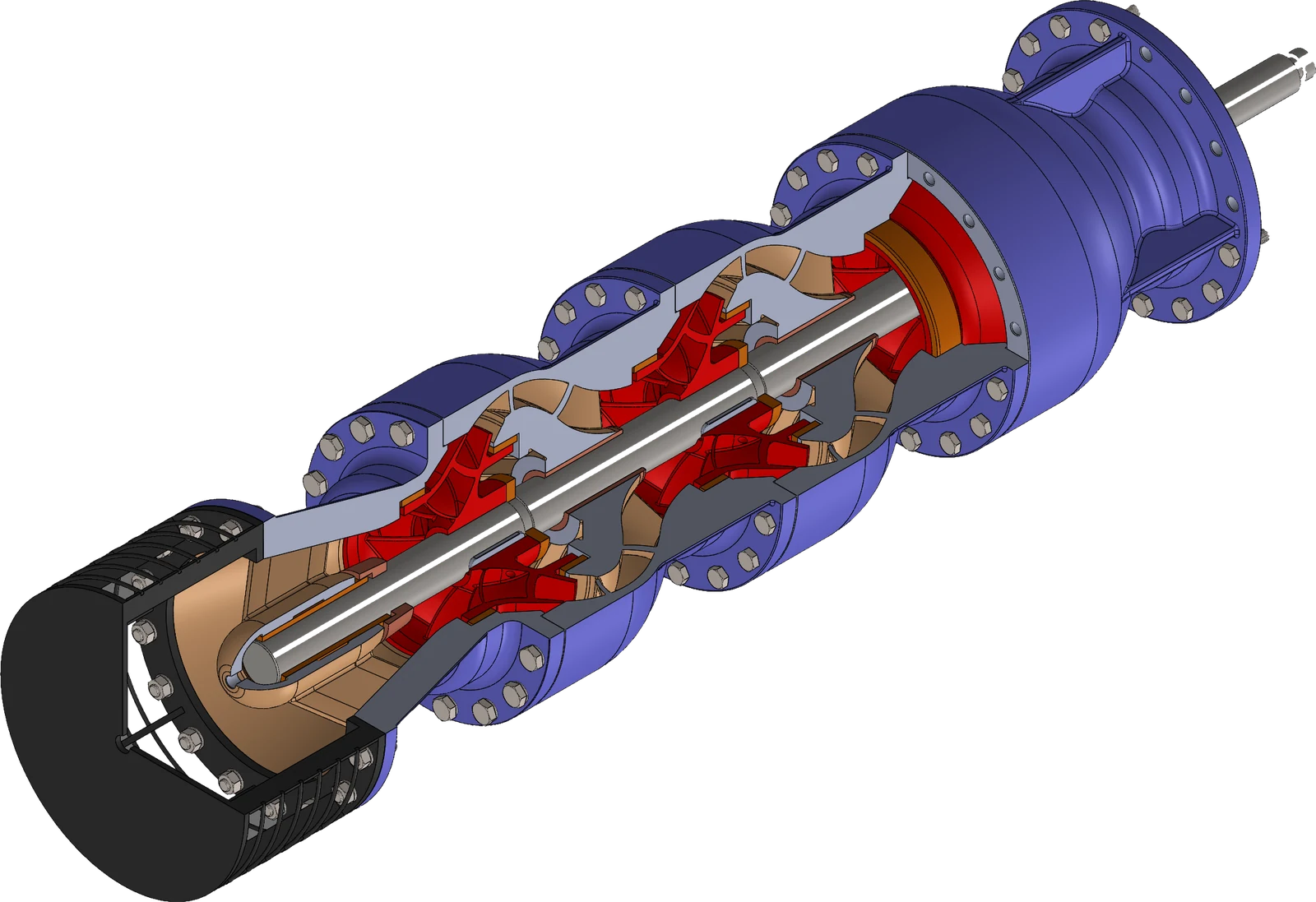

Siemens NX ve SolidWorks ile hazırlanmış parametrik 3D modeller, teknik resimler, döküm model ve maça verileri, imalat dokümantasyonu, performans eğrileri ve proje kapsamına göre test/doğrulama raporları.
CAE Yapısal Analiz ve Dayanım
Gerilme, deformasyon ve titreşim analizleri ile tasarım güvenilirliğinin artırılması; mil, çark ve gövde bileşenlerinde gerilme, titreşim ve yorulma değerlendirmeleri.
Döküm ve İmalat Koordinasyonu

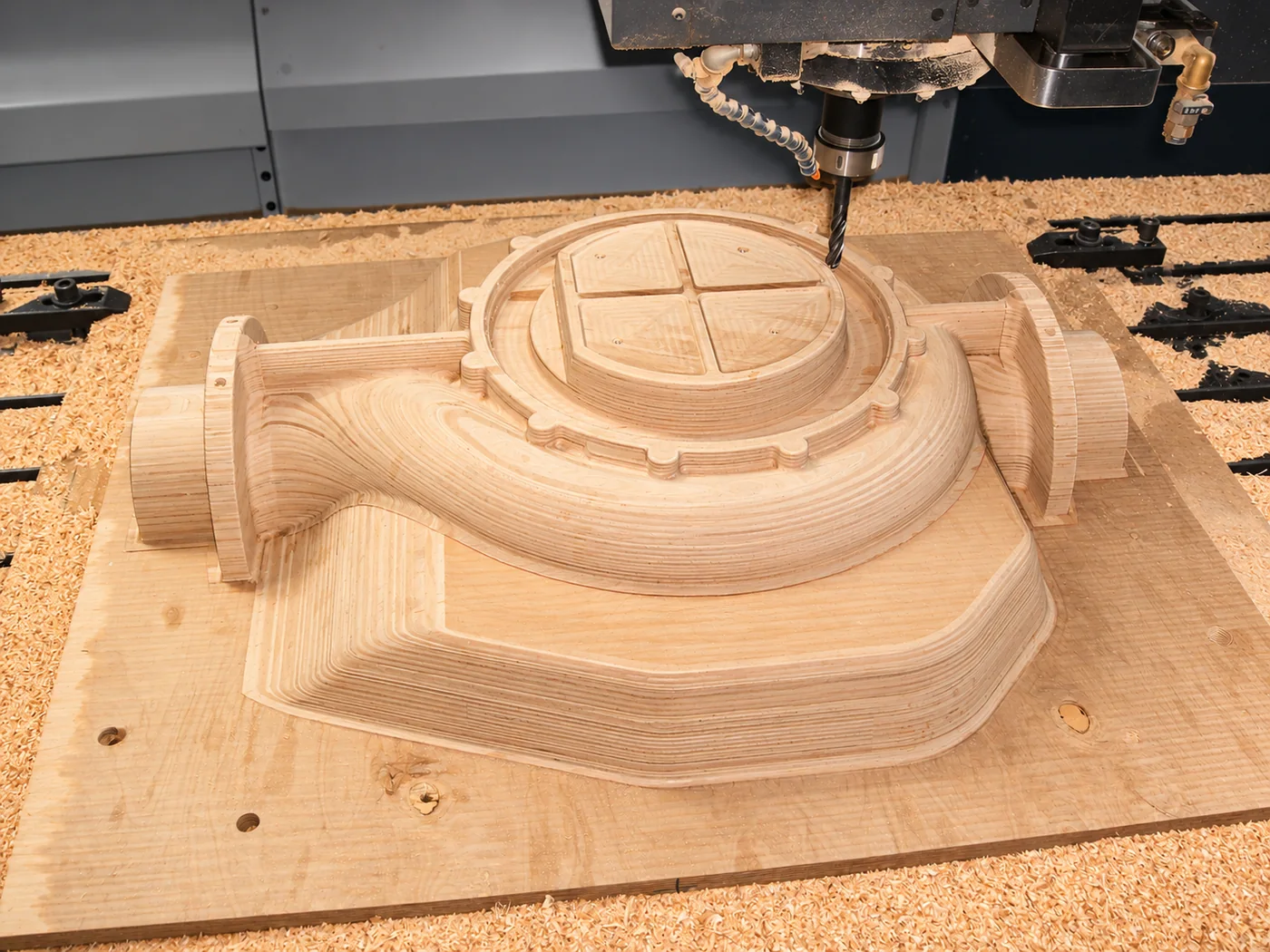

Hidrolik ve mekanik tasarımların döküm model/maça ve imalat verilerine dönüştürülmesi; modelhane, dökümhane, talaşlı imalat ve montaj süreçleri arasındaki teknik koordinasyon.
Prototip, Test ve Seri Üretim
Prototip ve performans testlerinin tasarım hedefleriyle karşılaştırılması, gerekli revizyonlarla ürünün doğrulanması ve doğrulanan tasarımların seri üretime aktarılması.
CFD ile tahmin, deneyle doğrulama
CFD ve Ar-Ge Test Sonuçlarının Karşılaştırılması
Ansys Fluent · SST k-ω · 25,2 milyon hücre · Çark Ø264 mm · 2975 d/dk. 300 m³/h çalışma noktasında Gülich düzeltmeli CFD ve test.
Eğriler grafiklerden sayısallaştırılmış yaklaşık değerlerdir; Ø260, Ø250, Ø230, Ø225 ve Ø215 eğrileri komşu test eğrileri arasında enterpolasyonla elde edilmiştir. CFD Test noktaları yukarıdaki vaka çalışmasına aittir (Ø264 mm, 300 m³/h).
Değerleri tablo olarak göster
Üretime hazır mühendislik paketi
Onaylanan tasarımın tüm verileri imalatçıya eksiksiz ve kontrollü teslim edilir; revizyonlar için kayıt altına alınır.
- Parametrik 3D CAD modelleriSiemens NX · SolidWorks
- İmalat ve montaj teknik resimleriGüncel ve revizyon kayıtlı

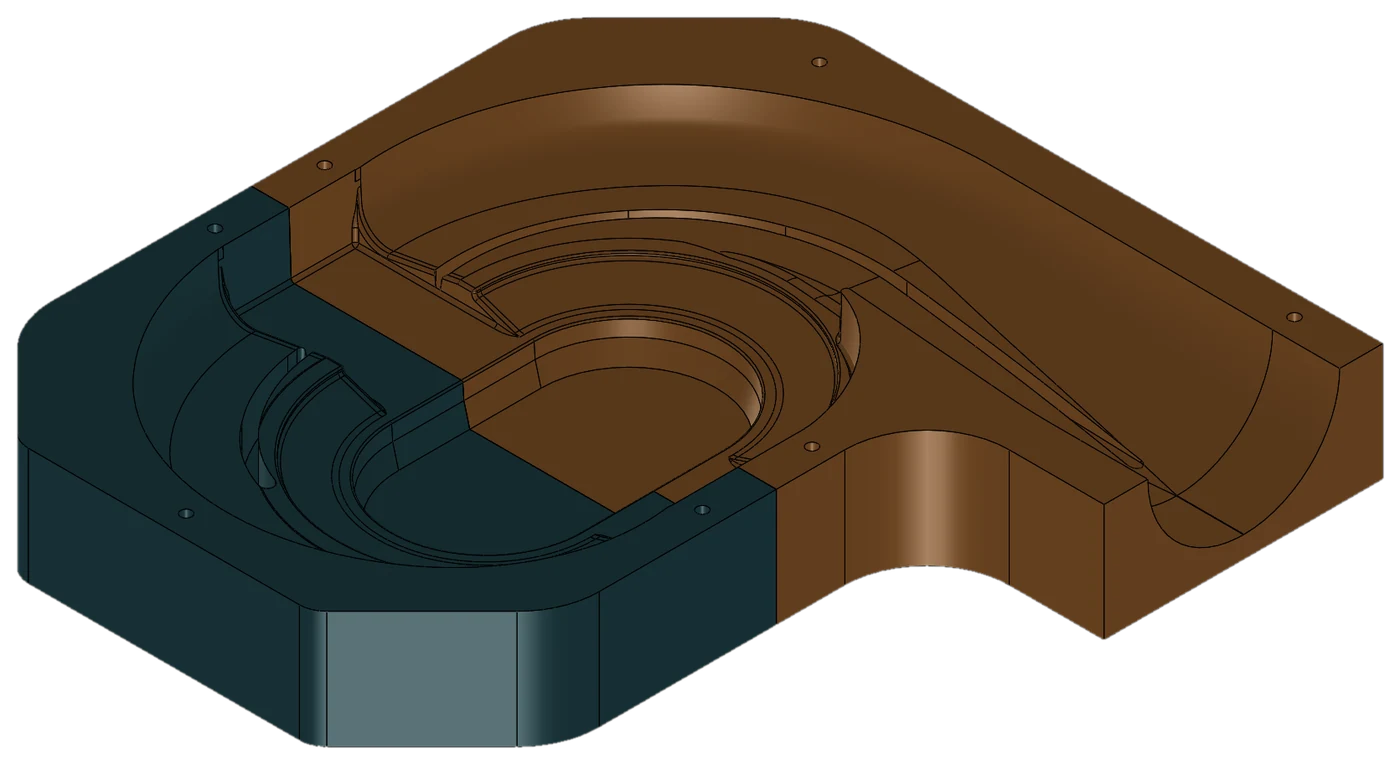

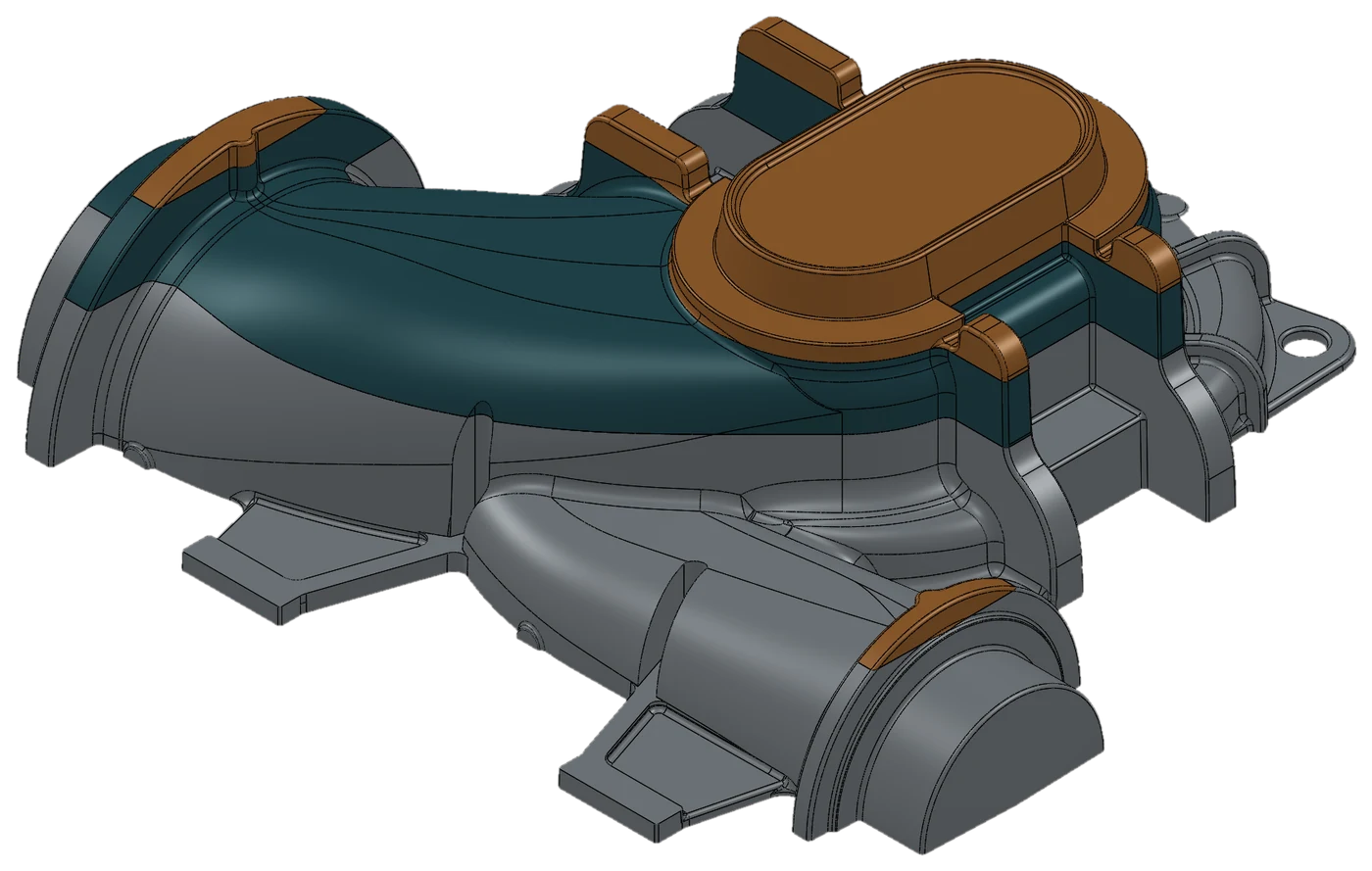

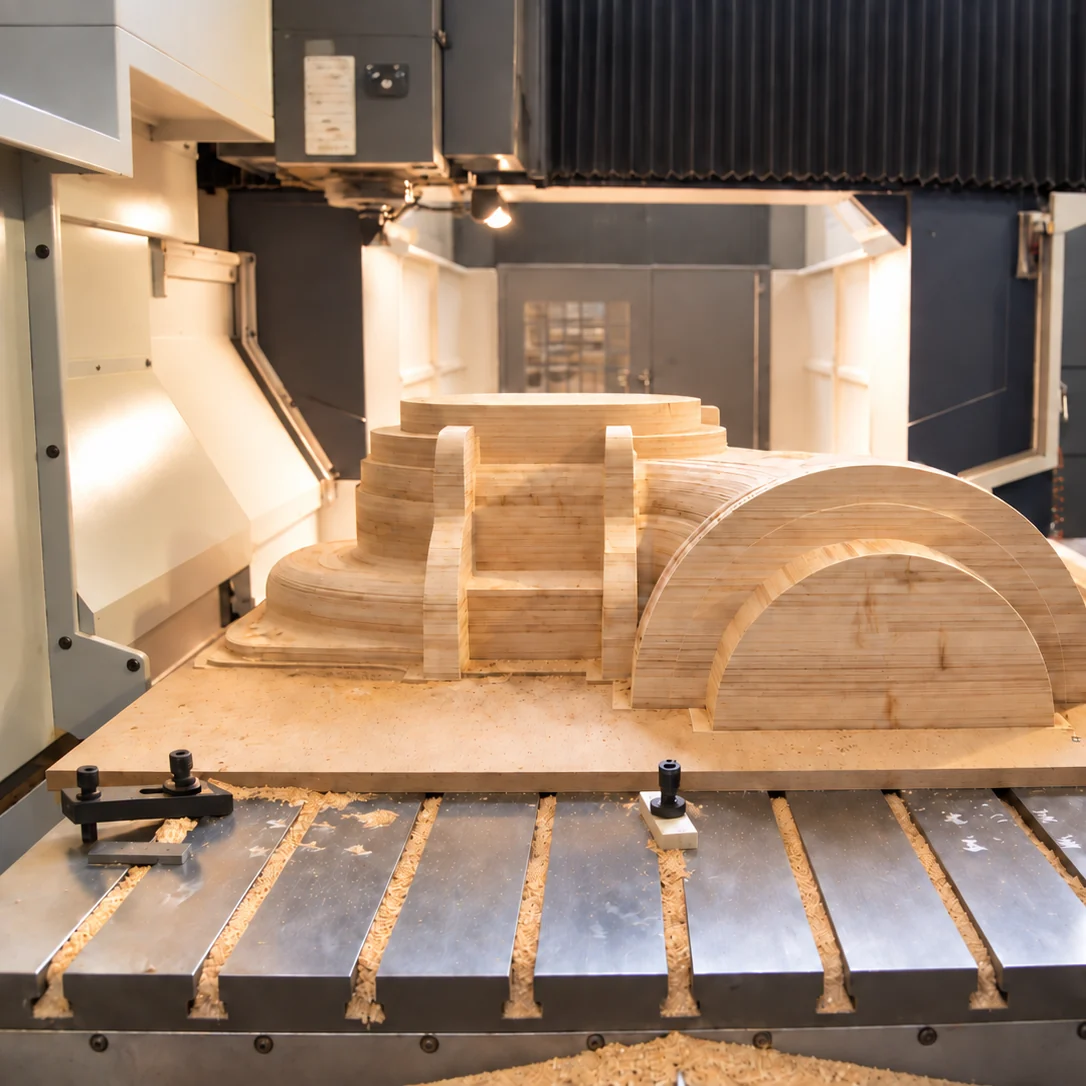

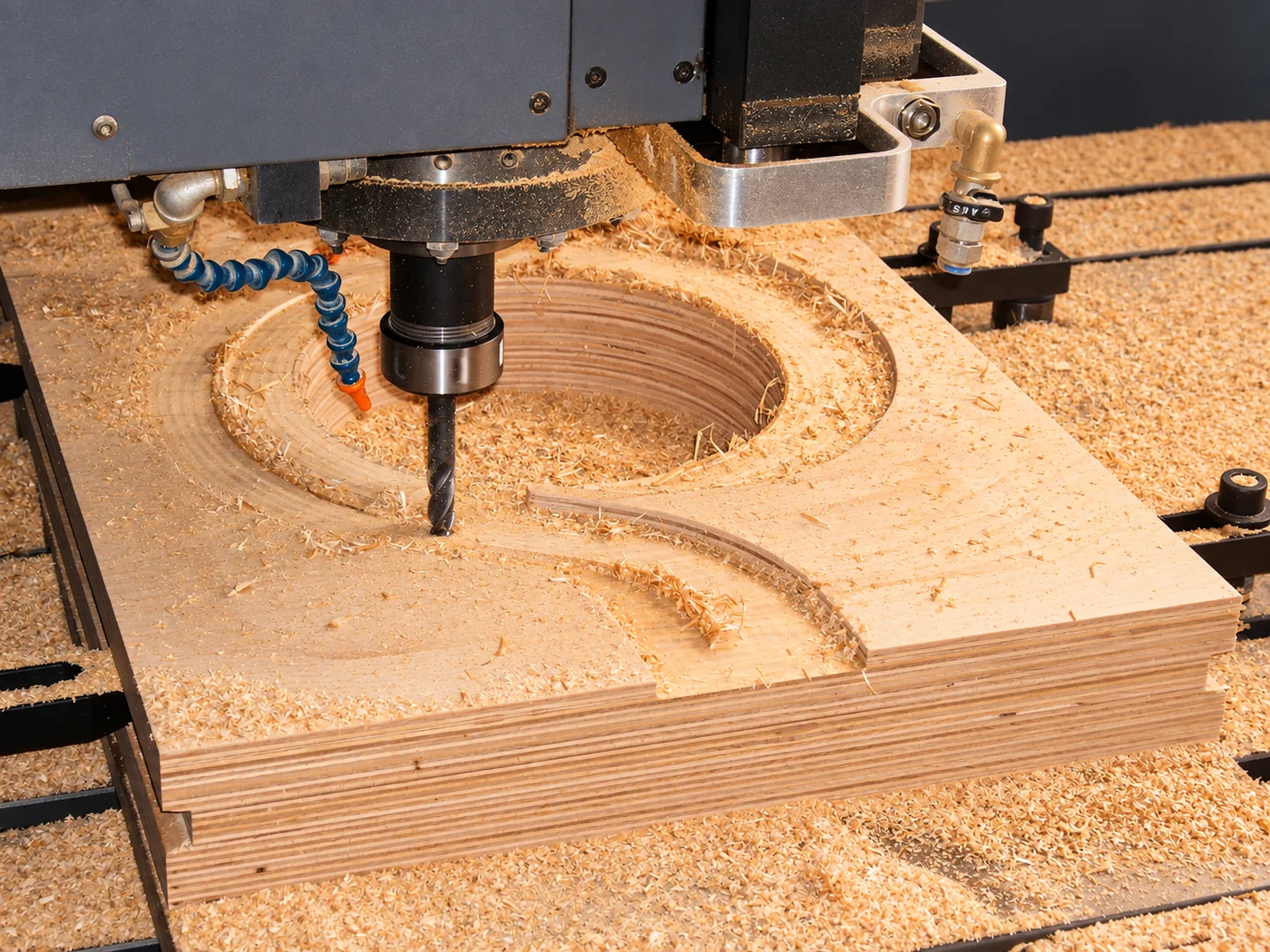

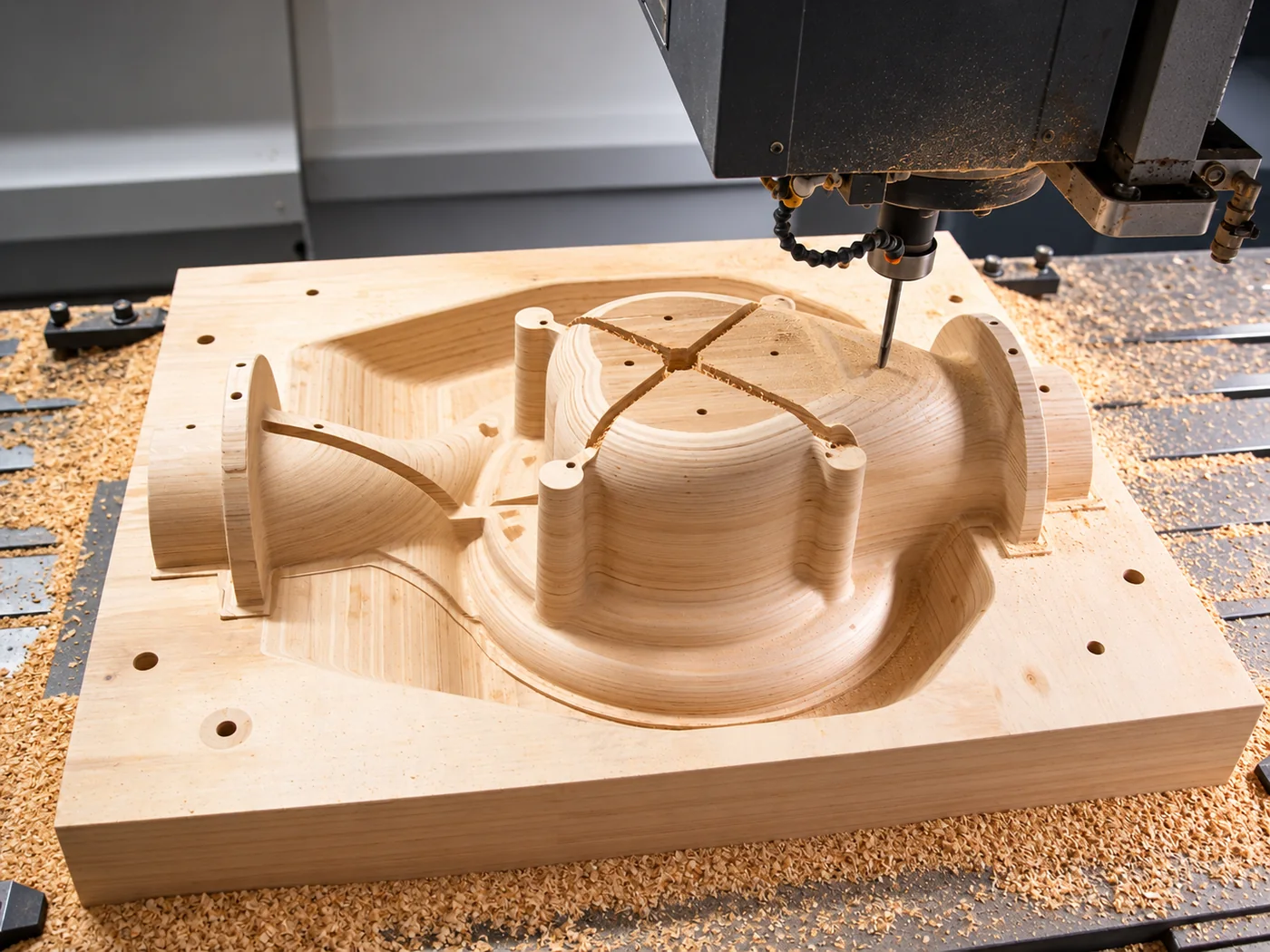

- Döküm model ve maça verileriModelhane ve dökümhane için
- Malzeme listeleriİmalatçıya eksiksiz teslim
- Hidrolik performans eğrileriQ–H–η karakteristikleri
- Analiz ve doğrulama raporlarıCFD · CAE · test karşılaştırması
Kontrollü süreç, ölçülebilir sonuç
Her proje, talepten veri teslimine kadar kontrollü tasarım ve onay adımlarıyla, termine bağlı bir planla yürütülür.
Girdiler ve planlama
Pompa tipi, debi, basma yüksekliği, dönme hızı, mekanik özellikler, kullanım amacı, özel talepler ile tasarımın uyması gereken standart ve kodlar tasarım girdileridir. Her ürün için bir tasarım planı hazırlanır ve müşterinin belirttiği termine bağlanır.
Hesap ve konstrüksiyon
Girdi koşullarına uygun hidrolik ve mekanik hesaplar yapılır; çark, salyangoz ve varsa difüzörün geometrisi ve boyutları belirlenir, mukavemet kontrolleri gerçekleştirilir. Hesap sonuçları doğrultusunda konstrüksiyon taslağı oluşturulur.
Doğrulama ve onay
Hesaplar ve teknik resimler tasarım kriterleri, standartlar ve müşteri şartlarına uygunluk açısından kontrol edilir. Performans eğrileri, kavitasyon ve NPSH değerlendirmeleri, CFD ve gerekiyorsa CAE analizleri tasarım girdileriyle karşılaştırılır; sonuçlar sınırlar içindeyse proje onaylanır.
Verilerin teslimi
Güncel teknik resimler, 3D CAD verileri, malzeme listeleri ve performans eğrileri imalatçıya eksiksiz ve kontrollü teslim edilir; revizyonlar için kayıt altına alınır.
İhtiyacınız ölçüsünde Ar-Ge
Türkiye, Avrupa, Orta Doğu ve Kuzey Afrika’daki pompa üreticilerine “Hizmet Olarak Ar-Ge” sunuyoruz; proje bazlı veya sürekli dış kaynaklı modelle çalışıyoruz.
Proje bazlı Ar-Ge
Tanımlı bir kapsam için çalışırız. Tasarım planı proje başında hazırlanır ve termine bağlanır.
- Tek bir çark revizyonu
- Mevcut ürünlerin performans geliştirmesi
- Yeni pompa serisi geliştirme
Sürekli dış kaynaklı Ar-Ge
Fabrikanızın mühendislik üssü gibi çalışarak teknik iş yükünüzü hafifletiriz; ürün gamınızın geliştirilmesinde süreklilik gösteren Ar-Ge desteği sağlarız.
- Ürün gamı geliştirme ve revizyonlar
- CFD ve test karşılaştırmaları
- Modelhane, dökümhane ve imalat koordinasyonu
CFD’den teste, doğrulanmış mühendislik
Bir analizin değeri; doğru modelden, doğru çözüm ağından, doğru sınır koşullarından ve sonucu test verisiyle karşılaştırıp yorumlayabilen mühendislikten gelir. Bu birikim, 25 yılı aşkın pompa tasarımı ve 450’den fazla pompanın CFD ve fabrika testi karşılaştırması üzerine kuruludur. Donanım bu sürecin hızlandırıcısıdır: analizlerimizi STUUX iş istasyonlarında çalıştırarak çözüm sürelerini kısaltıyoruz.
Donanım
Firmanız için dış kaynaklı Ar-Ge
25+ Yıllık Pompa ve Turbomakine tecrübesiyle, firmanızın Ar-Ge ve yeni ürün projelerini üstleniyoruz. Siz sadece üretmeye ve küresel pazarınızı büyütmeye odaklanın.
